变频恒压供水机组概述

变频恒压供水机组是一种对水 泵机组进行转速调节从而实现 恒压变量供水的智能型机电一 体化装置，该设备由压力传感 器(或远传压力表、电接点压力表)、变频器、可编程控制器、控制回路、水泵、气压罐及其 他附件组成，可通过控制水泵 的转速实现恒压变量供水，具 有压力平稳、节能显著等优点。变频恒压供水机组可以根据用户的要求选择多种附加功能。

变频恒压供水机组特点

•  采用变频恒压可编程控制，可满足用户多种需求

•  无级变速运行，节能效果显著

•  可保持给水系统压力恒定，工作压力按需设定

•  采用变频器启动和停泵，无启动电流，延长水泵寿命

•  实现无人值守，PLC控制智能化运行

•  有效防止水锤，延长管路管件寿命

•  结构紧凑，占地少，投资小，施工期短，不需水塔或高位水箱

•  供水可靠性高，对过流、过欠压、水位过低及变频器故障可自行判断处理，具有完备的电气安全保护及电机故障跨越功能

变频恒压供水机组应用范围

•  高层建筑、城镇居民小区、企事业等生活用水

•  各种类型的工业用水

•  各种水厂、污水处理厂、农业排灌站等供水系统

•  空调冷热水循环系统

•  锅炉恒压补水系统

•  各类旧有供水系统的改造

变频恒压供水机组主要功能

 1、设具有定时泵切换功能，而使各泵的运转时间均一化，从而提高了泵的使用寿命。
 2、具有自动和手动运行功能。当自动部分出现问题时，可转换到手动档工作。
 3、设备有消防供水接口系统，可以与用户的火警传感系统连接，可达到遇火警时消防高压用水自动开启的目的。
 4、内置实时钟。可编程压力运行时间图，多达每日8 段定时高低压供水功能。（需配供水控制器）
 5、系统提供了二种节能工作方式，休眠功能或附属小泵功能。（需配供水控制器）
 6、该设备具有过压、欠压、过流、过载，瞬间停电，电子热保护等保护功能。
 7、变频器有完善的自诊断功能，当故障出现时能显示出故障信息代码以便用户对照。
 8、设备设有液位传感器系统，可防止水池缺水时烧毁水泵、变频器。
 9、设备设有相序保护和断相保护功能，如设备在使用过程中出现断相，相序错换，设备能自保护停机。

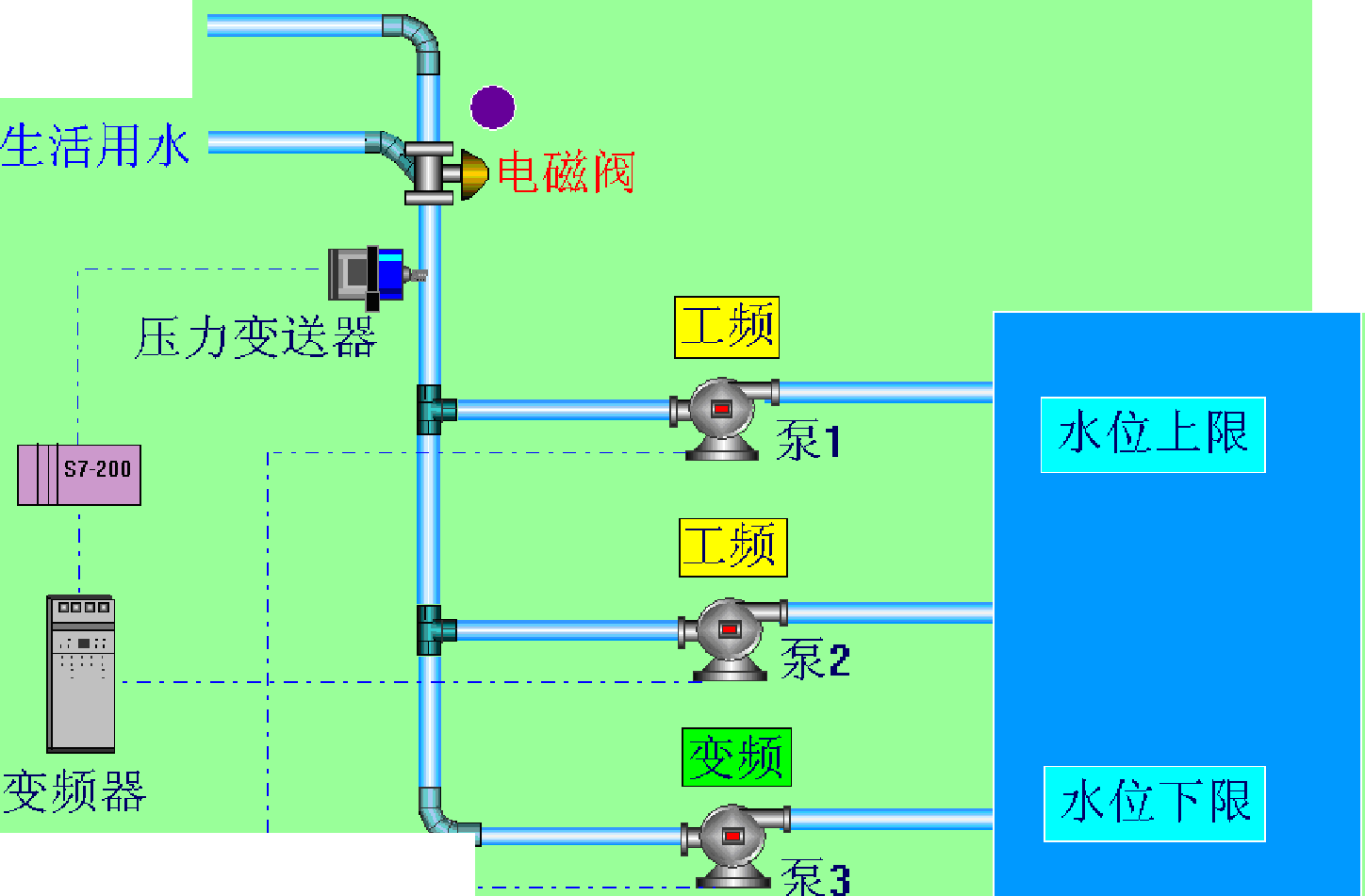

工作示意图
